Una determinación rápida de la capacidad de un rodillo limpiador de plantillas para soportar el desprendimiento de fibras y la consiguiente contaminación de las placas de circuitos durante el proceso de impresión.

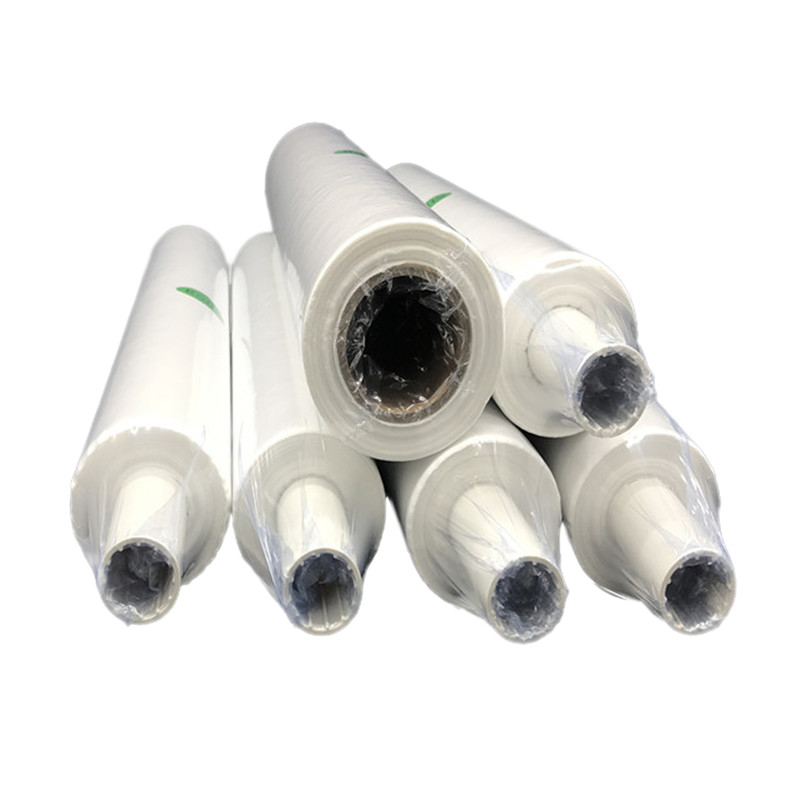

El objetivo de esta prueba es seleccionar un rollo de limpieza de plantillas SMT sin fibras de papel frágiles que puedan desprenderse. Utilizando un rollo sin pelusa, como el Limpiaparabrisas multiusos Rollos de limpiadores de plantillas para salas blancas Puede ayudar a prevenir daños al equipo, defectos, puentes, aperturas bloqueadas, baja eficiencia de transferencia y contaminación de la soldadura.

Las placas de circuito impreso contaminadas son un problema común. Si bien la contaminación en sí misma suele considerarse un misterio, la causa podría provenir de... rollo de limpieza de plantillas Esto se debe en gran medida a la pasta de soldadura pegajosa y a los bordes afilados de las aberturas de la plantilla.

El rollo de limpieza de plantillas Se supone que limpia la plantilla para evitar la contaminación. Sin embargo, algunos rollos de limpieza de plantillas A menudo dejan restos de su material en la plantilla, contaminando posteriormente la placa de circuito impreso. Al pasar estos contaminantes por el horno, se forman huecos.

Se puede determinar la probabilidad de contaminación con una sencilla prueba del rodillo limpiador de esténciles. Esta prueba se llama "Prueba de Cinta". Es un experimento rápido y sencillo que ahorrará dinero a cualquier empresa al evitar la necesidad de reparar los paneles contaminados. También ayudará a determinar qué rodillos limpiadores de esténciles son aceptables.

Procedimiento de prueba de la cinta del rollo de limpieza de esténciles

1. Primero, corte un trozo de cinta adhesiva o cinta aisladora negra de aproximadamente 5 cm de largo.

2. Coloque la tira de cinta a lo largo de la superficie del paño de limpieza de la plantilla.

3. Una vez que la cinta se haya adherido a la superficie, se debe aplicar presión. La presión debe ser aplicado de manera uniforme.

4. Para asegurar que la presión se aplique uniformemente, pase una pesa de calibración de 1000 g sobre la superficie encintada. Si no dispone de una pesa de este tamaño, puede usar un profesional de costuras (usado para unir las juntas del papel pintado), una lata llena de refresco o cualquier herramienta que permita distribuir el peso uniformemente. En algunos casos, bastará con usar un dedo.

5. Si se utiliza cinta adhesiva, colóquela sobre una superficie negra y observe la cantidad de fibras desprendidas a simple vista o, mejor aún, con una lupa. Esta prueba se puede cuantificar fácilmente contando las fibras y partículas con una lupa.

6. Para una mejor determinación, repita este paso para los lados frontal y posterior de los rodillos de limpieza.

¡Importante! Esta prueba solo es válida para comparar telas.
